Toepassingsvoorbeeld: Montage t.b.v. verbindingsmoffen middenspanning/ hoogspanning
| Klemring | Contactschroeven | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

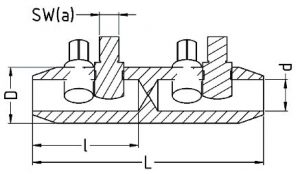

| Doorsnede geleider in mm² | Artikelnummer | met scheidingsschot | vetgevuld | vertind | D | d | L | l | draadbout niet uitdraaibaar | Aantal | SW(l) | Aandraaimoment (Nm) | Gewicht (kg/100) | VPE | |
| Afm. 1 25-95re 25-70rm/95rm(v) 50-70se/95se(r) 35-50sm/70sm(*) | ICSV313-5 | • | • | • | 23 | 12.4 | 95 | 44 | • | 4 | 8 | 16-19 | 14.8 | 4 | |
| Afm. 3 70-240re 70-150se/185se(*) 70-150sm/185sm(r) | ICSV314-5 | • | • | • | 33 | 20.4 | 125 | 58 | • | 4 | 10 | 27-31 | 35.8 | 4 | |
| Afm. 4 95-300re 95-300rm/300rm(v) 95-240se 95-185sm/240(r) | ICSV315-5 | • | • | • | 36 | 24.4 | 140 | 64.5 | • | 4 | 13 | 28-32 | 46.5 | 4 | |
| Afm. 5 95-400re 95-400rm(v) 95-240se 95-240sm/300sm(r) | ICSV312-5 | • | • | • | 42 | 27.4 | 170 | 79 | • | 4 | 10 | 27-31 | 72 | 4 | |
