Toepassingsvoorbeeld: Aarding middenspanning, hoogspanning
| Klemring | Contactschroeven | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

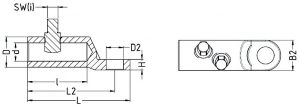

| Doorsnede geleider in mm² | Artikelnummer | vetgevuld | Vertind | B2 | D | D2 | d | H | L | L2 | l | draadbout niet uitdraaibaar | Aantal | SW(l) | Aandraaimoment (Nm) | Gewicht (kg/100) | VPE | |
| afmeting 1 25-95re 25-70rm/95rm(v) 50-70se/95se(r) 35-50sm/70sm(*) | ICSK104-5 | • | • | 23 | 23 | 9 | 12.4 | 8 | 77.5 | 66 | 44 | • | 2 | 8 | 16-19 | 10.2 | 4 | |
| afmeting 3 70-240re 70-150se/185se(*) 70-150sm/185sm(r) | ICSK105-5 | • | • | 33 | 33 | 13 | 20.4 | 13 | 106 | 90 | 58 | • | 2 | 10 | 27-31 | 23.8 | 4 | |
| afmeting 4 95-300re 95-300rm/300rm(v) 95-240se 95-185sm/240(r) | ICSK106-5 | • | • | 36 | 36 | 13 | 24.4 | 15 | 121 | 103 | 64.5 | • | 2 | 13 | 28-32 | 31.7 | 4 |
Wat zijn schroefkabelschoenen?
Schroefkabelschoenen, ook wel klemkabelschoenen genoemd, zijn metalen connectoren die worden gebruikt om een kabel stevig te verbinden met een aansluitpunt. In tegenstelling tot conventionele perskabelschoenen, waar de verbinding door persing tot stand komt, worden schroefkabelschoenen met een schroef vastgezet op de kabel. Dit zorgt voor een sterke en betrouwbare verbinding die eenvoudig te monteren en demonteren is.
Toepassingen van schroefkabelschoenen:
- Elektrische installaties: In woningen, kantoorgebouwen en industriële omgevingen worden schroefkabelschoenen gebruikt om kabels aan te sluiten op schakelaars, stopcontacten, zekeringkasten en andere aansluitpunten.
- Schakelkasten: In complexe schakelkasten worden schroefkabelschoenen gebruikt om kabels te verbinden met klemmen, relais, schakelaars en andere componenten.
- Machines en apparaten: In machines en apparaten worden schroefkabelschoenen gebruikt om kabels aan te sluiten op motoren, sensoren, besturingselementen en andere componenten.
- Voertuigen: In auto's, vrachtwagens en andere voertuigen worden schroefkabelschoenen gebruikt om kabels aan te sluiten op accu's, startmotoren, alternatoren, verlichting en andere elektrische componenten.
Kies de juiste schroefkabelschoen
Bij het kiezen van schroefkabelschoenen is het belangrijk om rekening te houden met de volgende factoren:
- De diameter van de kabel: Kies schroefkabelschoenen die de juiste diameter hebben voor de kabel die u wilt aansluiten.
- Het materiaal van de schroefkabelschoenen: Kies schroefkabelschoenen van het juiste materiaal voor de omgeving waarin ze worden gebruikt.
- Het type aansluitpunt: Kies schroefkabelschoenen met het juiste type aansluiting voor het aansluitpunt dat u wilt gebruiken.
